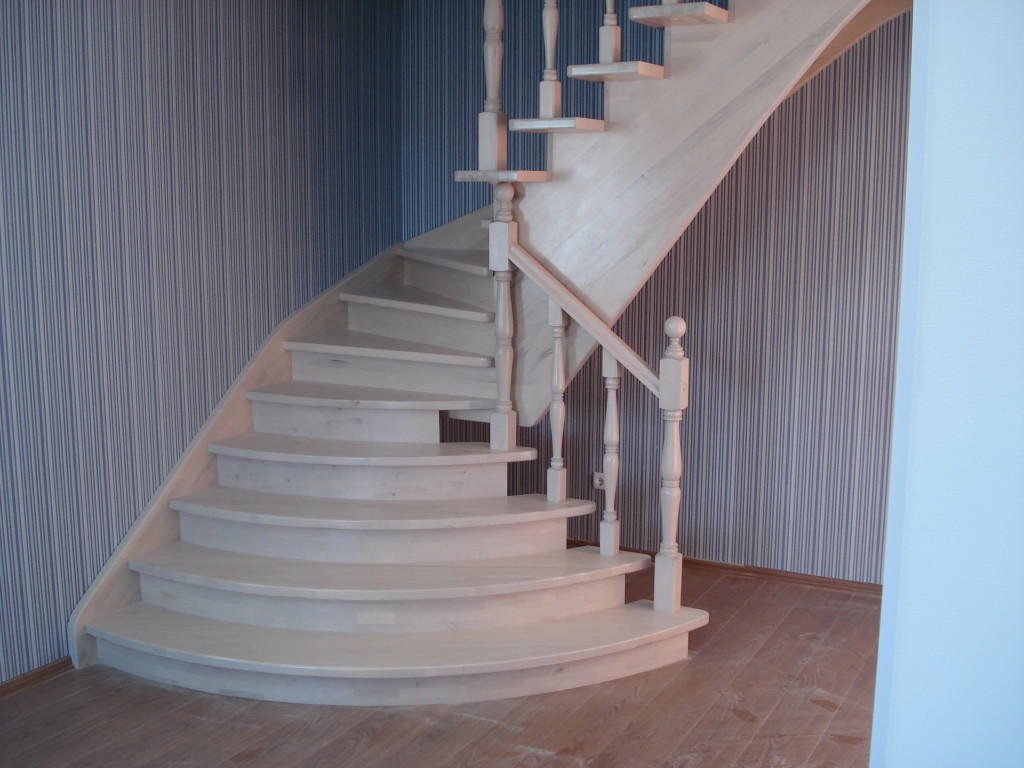

Деревянная поворотная лестница фото

Лестницы из дерева поворотом

Даже одноэтажный объект не лишен ступеней внутри — присутствуют лестницы на чердак или низкие, часто встречающиеся конструкции в интерьере, венчающие дизайнерский замысел. Дом в несколько ярусов нуждается в подъемах особо и от того какой вид лестниц выбран владельцем для самостоятельного конструирования, зависит удобство эксплуатации и безопасность домашних. Наиболее распространенным вариантом становится лестница на второй этаж своими руками из дерева с поворотом на 90 градусов.

Виды поворотных деревянных лестниц

Как правило, это Г- или П-образные двухмаршевые модели. Угол поворота составляет 90 и 180, соответственно.

Кроме того, лестницы делятся на следующие варианты:

• С промежуточной площадкой между маршами. Такая модель позволительна в домах внушительных внутренних размеров и архитектуры. Площадка позволяет соединять крылья объекта, служит полезными дополнительными метрами для обустройства одной из домашних зон.
• С забежными ступенями. Экономит площадь небольших домов, так как располагается преимущественно в углу. Соединяет в себе практичность маршевой и изящность винтовой лестницы. В исполнении сложна и требует тщательных расчетов.

Дополнительные достоинства обоих вариантов в удобстве и безопасности. Конструкции рассчитываются таким образом, что выдержат вес переносимого на второй этаж груза и достаточное число помощников. Ширина и глубина ступеней позволят пользоваться лестницами пожилым людям и маленьким детям без опасения за их благополучное передвижение.

Конструирование поворотной лестницы с углом в 90 градусов

Небольшие дома для малочисленной семьи не нуждаются в широких и громоздких пролетах. Поэтому рассмотрим конструкцию угловой лестницы в 90 с забежными элементами вместо переходной площадки. Она займет немного места, так как имеет всего один марш, в качестве второго выступают несколько ступеней. Располагать конструкцию лучше всего с поворотом по часовой стрелке.

Инструменты и материалы

К выбору древесины требуется подойти тщательно.

Во-первых, почему древесина? Потому что только это сырье поддается самостоятельной подгонке и конструированию — в процессе можно ошибиться с расчетами и исправить несоответствия очень легко.

Во-вторых, это бюджетный вариант строительного материала.

В третьих, деревянные дома требуют аналогичных лестниц — стальные или бетонные несовместимы.

Что касается породы, то важно выбирать твердые сорта — бук, дуб, лиственница.

Допускается бюджетная сосна, только важно следить, чтобы в досках и брусе не было вкраплений сучков, чем порода очень грешит. Жилой дом отличается бурной деятельностью — влагой, перепадами температур, сухим воздухом. От этого лестница в той или иной степени начнет деформироваться и сучки выпадут из своих мест, создавая опасную ситуацию для эксплуатации изделия. Перед изготовлением деталей всю древесину сушат и пропитывают влагоотталкивающими и защитными составами от биологической порчи — плесени, жучка.

Требуемые инструменты известны каждому плотнику:

• ножовка;
• электрический лобзик — он поможет аккуратно закруглить края;
• шуруповерт;
• молоток или киянка;
• долото;
• угольник;
• уровень.

Для конструирования деталей выбирают:

• опорный брус сечением 100 мм и больше (в зависимости от высоты);
• обрезная доска 50 мм толщиной;
• вспомогательный брус сечением 40 мм;
• крепеж: саморезы, стальные уголки, анкера, винты, болты;
• столярный клей или эпоксидная смола.

Комплектующие не должны вызывать нареканий. Крепеж лучше подбирать в антикоррозийном исполнении — разность температур строительных материалов создаст условия для возникновения конденсата, что губительно как для металла, так и для древесины.

Расчет лестницы на второй этаж из дерева с поворотом на 90 градусов

До начала работы требуется подготовить чертеж, где скрупулезно отмечены все составляющие конструкции. Для этого пользуются расчетными формулами либо компьютерными программами.

Чтобы составить точный выверенный проект лестницы с поворотом на 90, важно знать следующие величины:

• Ширина марша. Исходить важно из собственных пожеланий, однако, она не должна быть меньше 80 мм.
• Длина проекции лестничного проема от последнего верхнего подступенка до угла центральной забежной ступени.
• Ширина ступени. Минимальная 120 мм.
• Высота ступени. Максимальная 220 мм.

Расчет под реальные размеры забежных ступеней выполняется на миллиметровой бумаге. Для этого вычерчиваются два прямоугольника, изображающие марши с известными параметрами, переведенными в масштабные значения, с линией, проходящей через их центры. Они соединяются дугой окружности, через которую пройдет радиус центральной забежной ступени. От нее выполняют раскладку элементов, следя за оптимальной и равномерной шириной.

Пример: двухмаршевая лестница с длинным и коротким пролетом в 8 и 2 ступени соответственно. Забежные ступени в количестве трех штук располагаются под углом 30?. Конструкция имеет следующие параметры: длина проема — 2294 мм, ширина — 930 мм, высота до перекрытия — 2683 мм. Длина ступеней — 825 мм, ширина — 208 мм, высота подступенка — 206 мм. Остается обозначить реальные размеры каждой детали на бумаге и можно приступать к раскрою.

Распиловка косоуров

Для несущих частей лестницы изготавливается шаблон — прямоугольный треугольник с нанесенными размерами глубины ступени и высоты подступенка. Его вырезают из фанеры или пользуются угольником. Карандашом наносят разметку, сверяются с правилом — тонкая часть от ширины доски не больше 15 см — и выпиливают лишнее.

Лучше действовать лобзиком — он аккуратно отрежет части по намеченным линиям. Торцы подготовленных досок сразу шлифуют, чтобы не дать им пойти щепой.

Установка опорных столбов

Для фиксации косоуров крепят опорный брус 100 мм. Место его установки определяется чертежом. Скорее всего, оно находится по диагонали противоположно углу комнаты. Брус крепится стальными уголками, анкерными болтами или бетонируется в пол — в зависимости от стадии строительства дома. Кроме толстой опоры, используется брус сечением до 50 мм. Из него мастерят подпорки для пристенного косоура и основание для укладки забежных ступеней.

Крепление косоуров

Работу начинают сверху, чтобы все недочеты пришлись на низ, где исправить их будет несравнимо легче. К перекрытию косоуры крепят с помощью стальных уголков, болтов или саморезов. Нижнюю часть нужно вставить в опорный брус. Для этого на нем выдалбливается или выпиливается паз. Его размеры — глубина 2 см, а ширина и длина на 1 мм меньше торца. Это нужно для того чтобы косоур вошел плотно. Для надежности фиксации приготавливают пасту из опилок и столярного клея. Ее вкладывают внутрь и подбивают киянкой косоур.

Пристенный элемент крепят аналогично вверху, а снизу фиксируют на металлический уголок к опоре меньшего сечения, предварительно выпилив торец под укладку забежной ступени. Вся работа ведется с непременным соблюдением уровня, иначе будущие ступени не лягут параллельно полу.

Изготовление ступеней для лестницы

По шаблону выпиливаются ступени для маршей. Это одинаковые элементы и сложностей возникнуть не должно. Несложен монтаж и забежных ступеней. Для них приобретается отдельная площадка из досок или многослойной фанеры и ступени вырезаются согласно чертежу — линии выходят из одного угла. Когда все элементы подготовлены, их обрабатывают защитными составами и лакируют в несколько слоев.

Сборка лестницы на второй этаж с поворотом

В отличие от креплений опор, временную фиксацию ступеней производят снизу — впоследствии после подгонки всех деталей конструкцию разбирают и после обработки укладывают вновь. Изготавливают тетиву для нижнего марша — доска по принципу косоура, но без угольных запилов для укладки ступеней. Во внутренней части деревянного элемента выбивают или выпиливают пазы, куда будут вставляться ступени.

Пристенная короткая тетива изготавливается аналогично описанной выше. Верхний конец наружной тетивы должен надежно скрывать торец забежной ступени, а нижний отрезают перпендикулярно полу для последующей установки подступенка. Установив первые прямые элементы на саморезы с внешней стороны и клеящую пасту с внутренней, приступают к укладке радиусных. Их фиксируют аналогично. Укладывают прямые ступени, выпиливая на концах пазы для врезки в косоур. До фиксации на крепеж, все элементы проклеивают.

Подступенки также ведут снизу. Неопытные мастера делают ошибку, изготавливая заготовки равные плотному вхождению между ступенями. Этого делать не нужно — дом будет жить насыщенной жизнью, где присутствует влага и пар. Разбухнув, элементы смогут сломать всю конструкцию или, по крайней мере, деформировать ее. Достаточно 5 мм зазора, чтобы модель лестницы оставалась крепкой долгие годы.

Ограждения и балясины

Немалую роль в интерьере играют декоративные элементы лестницы — перила и балясины. Их покупают готовыми. Но если у мастера золотые руки, ничего не мешает их изготовить самостоятельно.

Особое отношение к креплению: требуется располагать балясины часто — на каждой ступеньке. Это создаст дополнительную опору и безопасность для детей и пожилых владельцев дома. К тому же это красиво.

Крепить балясины к ступеням саморезами нельзя — не надежно. Лучше использовать шканты — небольшие деревянные стержни по типу нагелей. Для них специально высверливаются отверстия в краях ступеней, которое должно быть меньше стержня на пару миллиметров. Перед вставкой шканта, отверстие заливается клеем или эпоксидной смолой.

В самих балясинах также просверливаются отверстия, увлажняются фиксирующим составом и элементы надеваются на деревянные стержни. Конструкцию осторожно подбивают киянкой для лучшей адгезии.

На верхнюю балясину и опорный столб натягивается шнур или леска. Ее предварительно чернят, чтобы сделать точные отметки на всех декоративных элементах. Все лишние верхние части отрезают, соблюдая параллель с косоуром — так, ограждение ляжет ровно. Поручень либо надевается на балясины и прикручивается саморезами снизу, либо фиксируется сверху, но тогда места крепежа придется шпаклевать.

Готовую лестницу следует пройти сверху донизу шлифовальной машинкой или наждачной бумагой и очистить от мелкой стружечной пыли. После решают, какое оформление декоративными составами требуется — обычно, деревянные поверхности вскрывают лаком, морят или красят, если качество материала не лучшее.

Как ухаживать за деревянной лестницей

Древесина самый капризный строительный материал и без должного ухода лестница не прослужит своим владельцам отмеренного срока.

Что нужно знать, чтобы эксплуатация поворотной лестницы была надежной и долгой:

• Не подвергать конструкцию излишней влажности. Уборка заключается в протирке влажной тряпкой деревянных поверхностей без использования агрессивных моющих средств — щелочей, растворителей, кислот. Заключительным этапом чистки станет вытирание поверхностей насухо с добавлением специального воска для мебели.
• Важно создать в доме вентиляционный баланс, так как пересушивание для древесины чревато растрескиванием и созданием щелей для очагов размножения плесени и личинок короеда. В незаметных темных местах, они плодятся с катастрофической быстротой.
• Своевременно устранять все неполадки — расклейку соединений, выкручивание крепежа, потерю жесткости ступеней и ограждений, скрип. Профилактика, прежде всего, важна ради безопасности владельцев. Если требуется, конструкцию разбирают или заменяют вышедшие из строя элементы.

Важно помнить, что готовая лестница даст усадку, как и любое изделие из древесины. Поэтому не рекомендовано проводить самостоятельный монтаж сразу намертво — 2–3 недели лестница должна стоять собранной «на живульку».

Нехитрые методы сохранения первозданного вида деревянной поворотной лестницы позволят домашнему мастеру гордиться собственным изделием долгое время. Однако, любая лестница — это расходный предмет домашнего интерьера и со временем он потребует замены. Это важно помнить, если владельцы собираются изготавливать модель из ценных пород.

Как сделать правильный чертеж лестницы с поворотом на второй этаж

Любой частный дом, имеющий больше одного этажа, вынуждает его владельца возводить межэтажную лестницу. Опытному в строительных делах хозяину вполне реально сделать ее своими руками. Но следует иметь в виду, что о постройке деревянной лестницы на второй этаж своими руками лучше подумать заранее – еще до строительства дома, на этапе его проектирования.

Сложными лестничные конструкции получаются по причине элементарной нехватки пространства. Хозяева в таких случаях делают выбор в пользу винтовой лестницы или маршевой с поворотом. Добиться успеха в сооружении межэтажной лестницы своими руками можно, если грамотно рассчитать всю лестничную конструкцию и спланировать процесс ее возведения. Но проконсультироваться у специалиста, например, насчет допустимой нагрузки на лестницу, конечно, стоит.

Какой тип конструкции выбрать

Прежде всего, нужно определиться с назначением и частотой ее использования. В некоторых случаях предпочтительным вариантом является легкая складная конструкция, не имеющая поворотов и не предназначенная для больших нагрузок. Например, когда 2-й этаж является мансардой (или даже чердаком), то вряд ли возникнет необходимость перемещать туда большие и тяжелые предметы. Количество людей, регулярно поднимающихся на такой этаж, тоже будет невелико.

В некоторых случаях именно такая лестница будет уместной.

Самая распространенная и наиболее простая в изготовлении конструкция, соединяющая второй этаж с первым, – это маршевая лестница. Она является не только удобной, но и безопасной, а это важно, если пользоваться лестницей будут дети и люди преклонного возраста. Кроме того, по качественно сделанной маршевой лестнице без проблем можно поднимать на верхний этаж и спускать обратно крупногабаритные предметы – мебель, например, или стройматериалы. Возвести своими руками проще именно маршевую лестницу. Строят ее обычно из дерева или металла.

Маршевая лестница не только очень удобна, ее еще и весьма просто сконструировать своими силами.

Лестницу на второй этаж часто делают в несколько маршей. Причиной такого решения является необходимость вписать конструкцию в ограниченное пространство, сохраняя правильный угол наклона.

Если лестницу сделать слишком крутой, пользоваться ею будет некомфортно.

Какая польза от чертежа

Собственник жилья имеет полное право делать все по своему усмотрению – выбирать высоту и ширину конструкции, строить ее из дерева или металлических деталей, производить все работы своими руками или нанимать специалистов, делать выбор в пользу той или иной конфигурации. Но все-таки стоит внимательно отнестись к соблюдению определенных параметров лестницы. Чтобы она получилась безопасной и удобной следует, прежде всего, выдерживать правильные соотношения высоты и глубины ступеней, потому что именно эти размеры определяют уклон всей конструкции.

Нестандартные ступени может и придадут вашей лестнице оригинальный вид, но пользоваться ей будет не очень комфортно.

В любом случае составление чертежа будущей лестницы позволит учесть все тонкости сооружения, соединяющего первый этаж со вторым, что значительно снизит вероятность ошибок. Даже подгонка деталей, скорее всего, не понадобится, если чертеж выполнен должным образом (что, кстати, не так уж и сложно). Другой положительный момент – возможность точно рассчитать количество материала, требующегося для изготовления лестничной конструкции.

Даже такой незамысловатый чертеж позволит вам избежать массы ошибок.

Основные параметры

Чертеж должен начинаться с составления плана помещения. В него включаются двери, окна, элементы мебели и другие возможные препятствия. Дальнейшие шаги по проектированию желательно делать только после ознакомления с существующими строительными нормами, касающимися лестничных построек. Вот список самых основных:

• Наклон лестницы не должен превышать 45°.
• Минимум ширины марша – 0,9 м.
• Максимальная высота подступенка – 20 см.
• Глубина ступеньки – не меньше 25 см.
• Ограждение (высота перил) – 0,9 м.

Кроме того, все ступени должны быть одинаковыми по высоте, иначе ходить по лестнице будет некомфортно. Исключением могут быть лишь первая и последняя ступени. Иногда так требуют расчеты, а иногда первую ступень делают в виде площадки перед лестницей.

Примечательно, что различная ширина марша в пределах одной лестницы допускается.

Средний шаг человека

Удобство лестницы будет зависеть еще от того, какой принимается величина шага человека при расчетах. Средний человеческий рост находится в диапазоне 160–180 см, соответствующий этому росту шаг: 60–64 см.

Учитывается также длина стопы. Здесь исходят из того, что шагающий чувствует себя безопасно, когда 70% его стопы находится на опорной поверхности. Опять же, опираясь на средние значения, глубину ступени выбирают из диапазона 25–30 см. Существует формула, связывающая три параметра: 2h + d ≈ 60–64 см, где 2h – удвоенная высота подступенка, d – глубина проступи, а сумма этих чисел должна давать величину среднего человеческого шага. Стоит отметить, что данная формула не является “панацеей”, поэтом не следует воспринимать ее, как обязательное условие.

Альтернативный способ расчета лестницы Часть 1

Альтернативный способ расчета лестницы Часть 2

Насколько сложно черчение

Чтобы начертить схему прямого марша, достаточно будет школьных знаний из курса геометрии. Сделать это можно своими руками. Но перед тем, как наносить чертеж будущей лестницы на план помещения, необходимо вычислить все ее параметры. Для этого можно воспользоваться следующей инструкцией:

1. Рассчитывается число ступенек – высота помещения делится на высоту одной ступеньки. При этом должно учитываться перекрытие, то есть берется расстояние от пола 1-го этажа до пола 2-го.
2. Затем нужно определить длину конструкции, для этого глубина проступи умножается на количество ступеней. Если длина известна или есть серьезные ограничения на ее величину, тогда делают наоборот – вычисляют глубину проступи, исходя из длины марша: делят предполагаемую длину на количество ступеней.
3. Вносят необходимые коррективы, чтобы конструкция получилась удобной и вписалась в интерьер помещения.
4. Вычисляется площадь лестничной конструкции: значение ширины марша умножается на его длину.
5. Необходимы также длины опорных балок (тетив или косоуров). Для вычисления пользуются теоремой Пифагора – в качестве катетов выступают высота лестничной конструкции и ее проекция на горизонтальную ось. Квадратный корень из суммы квадратов этих размеров даст гипотенузу – искомую длину.
6. Полученные значения вносятся в чертеж.

Лестничный поворот

Теперь самое главное – сначала рассчитывают параметры поворотной части, а уж потом берутся за марши. Тут знаний нужно побольше, чем в случае с простыми лестницами и без грамотно построенного чертежа сложно будет разобраться. Чертежи, выполненные профессионалами, могут послужить хорошим примером для новичков. Следует также иметь в виду, что расчеты часто являются процессом последовательного приближения, то есть, сразу попасть в те самые размеры получается далеко не всегда, приходится шаг за шагом уточнять отдельные параметры.

Чертеж должен отображать лестницу в трех проекциях.

Как делается поворот? Возможны два варианта – межпролетная площадка или забежные ступени. Первый вариант проще, его по силам сделать своими руками. Кроме того, пользоваться площадкой удобнее, но нужен простор.

Отличаются конструкции удобством пользования и сложностью проектирования.

Второй вариант используется при нехватке пространства. Расчеты в этом случае сложнее – придется постараться, чтобы лестница получилась удобной и безопасной. Для расчета забежных ступеней используются следующие методы:

• пропорциональный;
• датский;
• метод поворота линий;
• метод развертки.

Чертим забежные ступени.

При использовании забежных ступеней необходимо контролировать их глубину на линии движения – она не должна быть меньше 20 см.

Глубину проступи забежных ступенек, как правило, увеличивают созданием напуска в 3–4 см. Нежелательно превышать эту величину, так как спуск может стать неудобным и даже опасным. Когда недостаточно места для полноценной постановки стопы, человек может поскользнуться, что приведет к травмам. Подниматься по таким ступеням тоже неудобно – носок будет постоянно цепляться за чересчур большой напуск.

Поворотная конструкция на 180° требует соблюдения определенного расстояния между маршами. Значение равное 75 мм является минимально допустимым для этого зазора.

Создание забежных ступеней для поворотной лестницы

Готовые варианты

Не у всех владельцев частных домов есть желание и время делать чертежи и выполнять строительные работы своими руками. Тем более, когда существуют очень неплохие варианты готовых лестничных конструкций, собираемых из модулей. Доступны самые разные модификации – прямые, винтовые, криволинейные. Одни собираются из деревянных элементов, другие – из металлических. И все это не сложнее детского конструктора – на самостоятельную сборку модульной лестницы тратятся считанные часы. Высота и ширина частей легко регулируется, давая возможность вписать лестницу в интерьер и предоставить доступ на верхний этаж в кратчайшие сроки. Многообразие стилевых решений позволит найти подходящий вариант для любой обстановки.

Современные модульные лестницы могут быть очень стильными и, при этом, просто собираться.

Стоит также обратить внимание на специализированное ПО, предназначенное для расчетов различных параметров, – SolidWorks, StairDesigner и другие. С такими инструментами строительство сложной конструкции своими руками станет возможным даже для того, кто не имел дело с чертежами. Кроме того, для проектирования несложных конструкций существуют бесплатные онлайн-сервисы, то есть любой желающий может пробовать свои силы в проектировании без установки на свой компьютер дополнительного софта.

Проектирование лестницы в программе “Компас” (простой вариант)

Проектирование лестницы в программе AutoCAD (сложный вариант)

Красивые лестницы с поворотом — 50 Фото

Поворотные лестницы – это отличное функциональное и стильное решение для подъёма на второй этаж в частном доме, коттедже или на даче.

Лестницы с поворотом

Кроме того, что на них возлагается функция подъёма этаж, находящийся выше, эти конструкции являются еще и частью интерьера. Сделав правильный выбор, вы можете усовершенствовать свой интерьер, сделав его стильным, гармоничным и по-настоящему красивым.

Проектирование, а также изготовление лестниц – работа, требующая специальных знаний и умений, которые определяются знаниями о свойствах материалов, технических параметров и конфигурации конструкций.
Для начала вам следует разобраться в неких технических нюансах.

Технические характеристики лестниц определяются такими параметрами как:

• шаг подъёма – высота ступени, которая представляет собой вертикальное расстояние между ступеньками;
• общая высота – высота, которая определяет расстояние от нижнего уровня лестницы до верхнего уровня;
• ширина марша – общая пропускная способность лестницы;
• ширина проступи – горизонтальная характеристика расстояния от края ступени до подступеника;
• общая длина конструкции – общий замер расстояния от края нижней ступеньки до верхнего края лестницы.

Лестница состоит из основного набора деталей. К конструктивным элементам относятся:

• основание, которое несёт основную нагрузку и поддерживает всю конструкцию лестницы в неподвижном состоянии; основание бывает на косоурах, больцах, тетивах или обсадной трубе;
• проступь – это горизонтальная планка, на которую ступает человек при подъёме по лестнице, представляет собой прямоугольную, квадратную, овальную или круглую плоскую крнструкцию из основного материала лестницы;
• подступенек – деталь, которая выполняет дополнительную функцию опоры проступи, представляет собой панель, которая закрывает вертикальный зазор между двумя соседними ступенями;
• забежные ступени – это деталь винтовых лестниц, которая представляет проступь форма которой отличается от остальных размером и формой и служит для создания винтовой конструкции для поворота;
• защитное ограждение – деталь, которая присутствует не во всех конструкциях лестниц, призванная создавать опору для перил лестницы;
• перила – сборная деталь, обеспечивающая комфорт передвижения. Они могут быть изготовлены из любого материала в зависимости от дизайна и конструкции. Как правило, перила состоят из вертикальных стоек (балясин) и поручня, пространство между балясинами может быть закрыто пластинами из различного материла, от кованной решётки до стеклянных перегородок. Перила являются одним из декоративных интерьерных украшений.

Размеры ступенек и подступеников, а также высота шага лестницы зависят от общих расчётов проекта лестницы. Как правило, шаг равен 14-18 см, а ширина ступени около 30см.

Основание лестницы с поворотом

Основание лестницы – это главная несущая деталь конструкции. Наиболее распространены лестницы на косоурах. Косоуры представляют собой железобетонные, металлические или деревянные балки, которые служат опорой для ступеней. Косоуры могут быть прямыми, округлыми и зубчатыми.

Основание в виде тетивы – это плоская опорная конструкция с вырезами под ступени, которые иначе называют пазами или гнёздами.

Основание на больцах – это строение лестницы, когда опора каждой ступеньки крепится одним краем к стене с помощью мощных крепёжных элементов, а второй торец закрепляется болтами (больцами), к которым потом крепятся перила. Это одна из новых технологий построения основания лестницы, которая позволяет создавать интересные интерьерные решения.

Основание на обсадной трубе – это вертикальная металлическая стойка, которая является основой конструкции для крепления всех остальных деталей и элементов лестницы. Как правило, такое основание имеют винтовые лестницы.
Конфигурация и поворота лестницы может быть представлена в двух видах исполнения – Г-образная поворотная лестницы с поворотом 90 градусов и П-образная поворотная лестница с поворотом 180 градусов.

Преимущество Г-образных конструкций состоит в том, что они занимают небольшую площадь и позволяют установить конструкцию в небольшом компактном помещении.

П-образные лестницы создают поворот на 180 градусов. Это могут быть конструкции с площадкой или лестницы с поворотными забежными ступенями. П образные конструкции характеризуются надёжностью и повышенной прочностью.

Бывают и более сложные конфигурации поворота лестницы, например, винтовая лестница. Современные технология проектирования и строительства позволяют создавать сложные комбинированные повороты лестниц, чтобы уместить конструкцию в заданном пространстве и соблюсти дизайн, заданный заказчиком.

Делаем деревянную маршевую лестницу с поворотом своими руками

Лестница в доме играет важную функциональную роль – перемещение между этажами должно быть удобным и безопасным. Существует множество вариантов конфигураций данной конструкции. Широкое применение получил маршевый вид, а самым популярным ее подвидом является поворотная лестница из дерева. В этой статье мы расскажем о том, как правильно спроектировать и установить данный тип маршевой конструкции.

Типы лестниц по конструкции

Типовые конструкции лестниц – это несколько разновидностей, которые отличаются несущими элементами:

• на косоурах (одном или двух);
• на тетивах;
• на больцах (их еще называют консольными или висячими);
• винтовые;
• собираемые из готовых модулей, которые нередко называют хребтовыми.

Виды поворотных маршевых лестниц

Маршевые лестницы делятся на две основные группы:

Поворотные на 90°. Используется в помещениях с большими габаритами, чтобы соблюсти удобный для восхождения угол наклона марша.

Для осуществления поворота используется промежуточная площадку или забежные ступени.

Делаем поворотную лестницу своими руками

Чтобы собрать конструкцию поворотной маршевой лестницы своими руками из дерева, надо в первую очередь произвести расчет размеров всех элементов. А уже отталкиваясь от него рассчитать номенклатуру и количество пиломатериалов. В основу расчета закладывают пространство, в котором лестница будет располагаться.

Устройство деревянной лестницы

Существуют так называемые стандартные рекомендательные показатели для поворотной лестницы:

• ширина маршевого пролета – 90-120 см;
• высота ступеней – 15-20 см;
• глубина ступеней – 25-30 см;
• крутизна подъема лестницы – 20-45°;
• ширина поворотных ступеней по центру марша – не менее 20 см;
• нависание ступеней друг над другом – не более 5 см.

При этом очень важно учитывать, что существует такой параметр, как высота прохода. Это размер от лестничного марша до низа потолка – он должен быть не меньше 190-200 см. В противном случае подниматься по лесенке придется в полусогнутом виде, что недопустимо.

Если в доме запланирована деревянная лестница с площадкой, то размеры последней выбирают в зависимости от ширины двух лестничных маршей.

Расчет поворотной лестницы

Удобно рассчитать деревянную лестницу с поворотом на 90° или 180° при помощи бесплатных онлайн-калькуляторов. После перехода по ссылке выберите интересующую вас тип конструкции и выполните расчет.

Изготовление и монтаж несущей косоурной балки

Рассмотрим деревянные маршевые лестницы, сооруженные по косоурам. Косоуры подбираются по несущей способности, которая определяется сечением применяемых брусов. Оптимальное сечение бруса – 50х300 мм. И лучше, если это будет древесина из прочных пород – бука, дуба, лиственницы. Впрочем, сосна тоже подойдет.

При этом несущую балку надо обязательно подготовить, сделать ее в виде гребенки. Для этого используют два способа:

Вырезают из нее треугольные элементы под размеры ширины ступеньки.

Вариант изготовления косоура с кобылками

Чаще используют первый вариант, так как он проще в производстве работ. Запилы делают обычной пилой или электролобзиком. Плоскости срезов в дальнейшем надо обработать наждачкой для создания гладкой поверхности. Ступени вырезаются из доски толщиной 4-5 см, их размеры и количество определяются в процессе расчета.

Изготовление ступеней и подступенков

Главное – выдержать габариты ступенчатых элементов, которые были рассчитаны на калькуляторе. Но есть здесь один момент, на котором можно сэкономить. Подступенок никакой нагрузки не несет. Он является декоративным элементом. Поэтому для него нет смысла покупать толстые доски.

Толщина подступенка всегда меньше толщины ступени

К примеру, если для ступенек требуется доска толщиной 40-50 мм, то для подступени подойдет пиломатериал толщиной 20-30 мм.

Сборка конструкции

Рассмотрим пошаговую инструкцию по сборке двухмаршевой деревянной лестницы с площадкой своими руками.

1. В первую очередь собирается площадка. Ее обычно устанавливают на четыре опорных столба из бруса сечением 100х100 мм. Они выставляются вертикально по углам площадки и скрепляются между собой обвязкой из досок толщиной 30-40 мм и шириной 50-100 мм. Есть конструкции, когда обвязку крепят не к стойкам, а к стенам. Обычно так поступают, если лестница небольших размеров. В качестве крепежного изделия используют металлические дюбели или анкера. На полученный каркас укладываются доски толщиной 40-50 мм, вырезанные под размер ширины или длины площадки – это будет пол.
2. Устанавливается нижний маршевый пролет. Сначала монтируют косоуры, затем на них крепятся ступени. Установка проводится снизу вверх.
3. Точно так же проводится монтаж и верхнего марша. Главная задача установки косоуров – точно выставить их по одному размеру между собой.
4. Установка балясин и перил, если таковые предусмотрены проектом межэтажной лестницы.

Крепление косоура к полу

Кстати, монтаж деревянных лестниц на второй этаж П-образного типа (с разворотом на 180°) практически ничем не отличается от установки Г-образного (с поворотом на 90°) варианта. Разница лишь в форме конструкции. А все строительные операции и расчеты проводятся одинаково.

Варианты фиксации элементов

Монтаж лестниц с забежными ступенями отличается по чисто конструктивным позициям. Прежде всего, отсутствует промежуточная площадка, значит забежные элементы должны к чему-то крепиться. То же самое касается верхних концов косоуров нижнего пролета и нижних концов опоры верхнего марша. Вариантов несколько, но чаще используют опорные стойки, которые устанавливают под косоурные края. К ним же стараются прикрепить и забежные ступеньки.

Существует и другой вариант, когда верхний косоур продлевают до нижнего. Происходит своеобразное соединение двух несущих балок, к которым на повороте и крепятся ступени и подступенки.

Установка балясин и перил

Есть опорные балясины, ни них в основном и держатся перила, есть промежуточные, которые выполняют функции оградительных элементов.

Схема крепления ограждений

В строительных магазинах можно найти готовые деревянные перила и балясины, которые легко подгоняются под требуемые размеры в плане их высоты. К ним предлагаются стандартные крепежи из пластика или металла. Нет необходимости что-то вырезать и подгонять. Устанавливаете крепежный элемент по месту монтажа, крепите его к несущим элементам лестничной конструкции и вставляете в них перила и балясины.

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.
